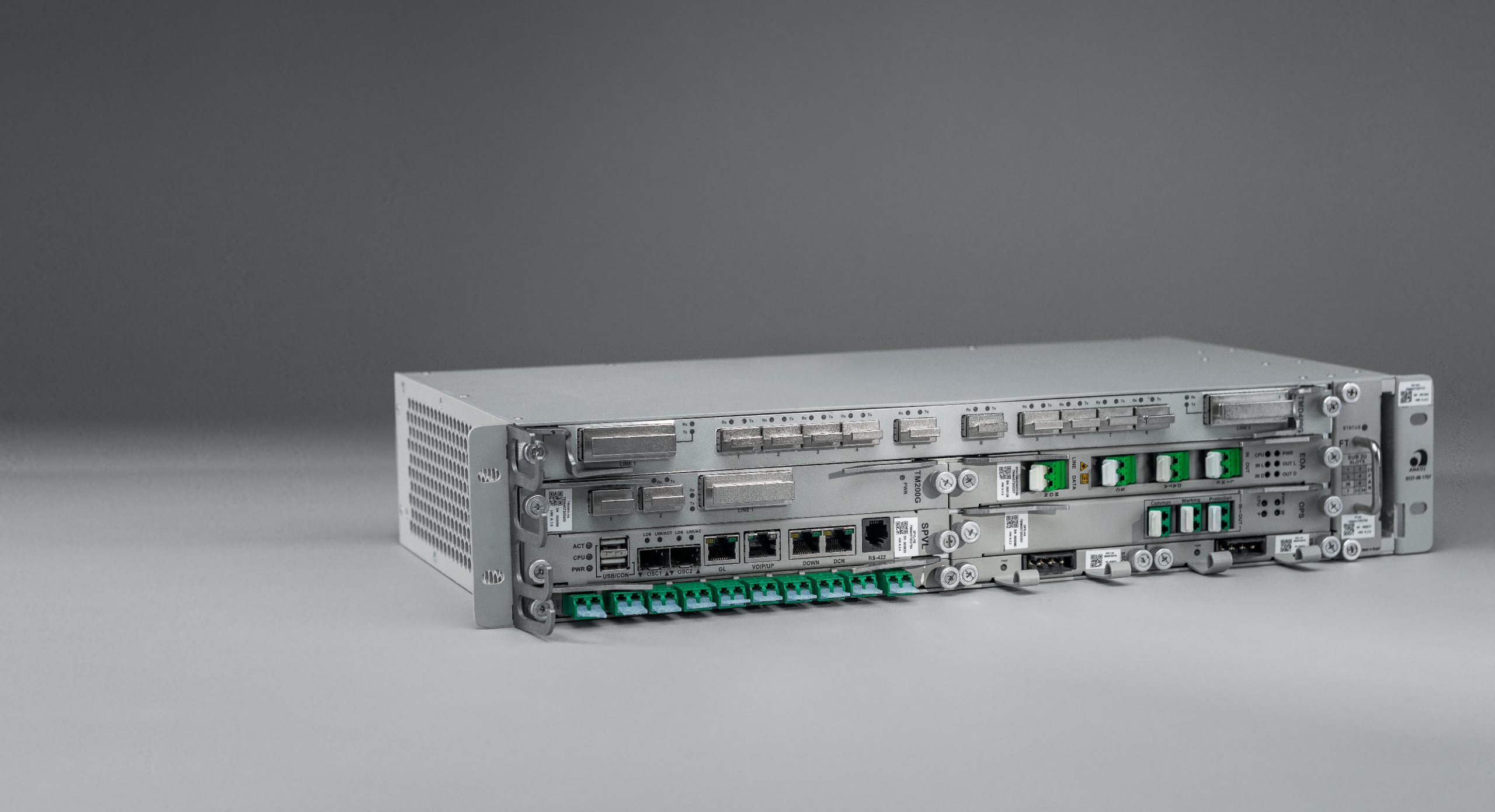

Plataforma LightPad i6400G

A plataforma LightPad i6400G é uma solução de transporte óptico transparente baseada na tecnologia DWDM (Dense Wavelength Division Multiplexing) para atender, com flexibilidade e robustez, as mais diversas aplicações em sistemas ópticos.

Construída com arquitetura extremamente flexível e modular, a capacidade da plataforma LightPad i6400G pode ser expandida sem interrupção de tráfego, para até 200 canais de 10 Gb/s, 40 Gb/s e 100 Gb/s, agregando até 20 Tb/s em um único par de fibras.

Com suporte a aplicações em backbone terrestre e submarino, metro/agregação, redes de acesso corporativo e SAN Extension, a plataforma LightPad i6400G incorpora diversas tecnologias para transporte de múltiplos serviços:

DWDM - Dense Wavelength Division Multiplexing
OTN - Optical Transport Network
OTN Switch
ODU-XC - ODU Cross-connect
ROADM WSS - Wavelength Selective Switch

A plataforma LightPad i6400G oferece diversos mecanismos e níveis de proteção da camada óptica, além de vários modelos de amplificadores ópticos EDFA (Erbium Doped Fiber Amplifier) e Raman, capazes de estender as distâncias de enlaces terrestres por até 3000 km sem regeneração 3R intermediária.
Conheça as características

LightPad i6400G – Benefícios e Aplicações

LightPad i6400G – Benefícios e Aplicações

Arquitetura Flexível

Suporta novos investimentos na rede sem interrupção de tráfego

Eficiência

Alta densidade e grooming de tráfego que permitem redução de custo por bit transmitido

Transporte Transparente

Múltiplos protocolos e taxas de 12 Mb/s até100 Gb/s

Funcionalidades de OAM

Comutação em níveis de rota, lambda e sub-lambda. Gerência fim-a-fim (E2E)

Sub-rack 14U

Sub-rack 14U

Arquitetura Modular

Sub-rack universal, compatível com placas de 4,5U e 9U

Placas de Linha

Transponders, amplificadores, MUX/DEMUX, ROADMs WSS, chaves ópticas e etc

Alimentação

Redundância de alimentação com placas distintas

Ocupação

14U de altura
32 slots para placas de linha

Sub-rack Compacto 4U

Sub-rack Compacto 4U

Ocupação

4U de altura
10 slots para placas de linha

Compatibilidade

Aceita as mesmas placas de linha de 4,5U e 9U na posição horizontal

Sub-rack Compacto 2U

Sub-rack Compacto 2U

Ocupação

2U de altura
5 slots para placas de linha + 1 slot para MUX/DEMUX super compacto de 8 canais

Compatibilidade

Aceita as mesmas placas de linha de 4,5U e 9U na posição horizontal
Compatível com alimentação AC

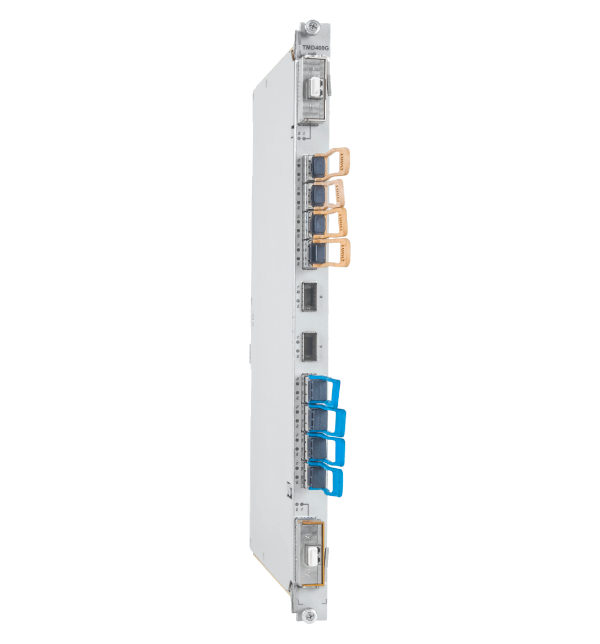

Line Cards 100G

Line Cards 100G

Modelos


Muxponder
Multiplexa 10x 10G

Terminal
CFP cliente 100 GbE

Flexponder
Multiplexa 2x 10G + 2x 40G

Regenerador
2x Interfaces OTU4 DWDM

ROADM WSS

ROADM WSS

Modelos

WSS-20
Grau 2

WSS-50
Grau 5

WSS-90
Grau 9

10G, Amplificadores e Mux/Demux

10G, Amplificadores e Mux/Demux

Combiner ODU-XC 8x2

8 interfaces cliente
2 interfaces rede DWDM
Suporte a Conexões Cruzadas
Proteção de circuitos

Transponder Dual 10G

4 interfaces 10G
Modos de operação:
Duplo Terminal
Duplo Regenerador
Terminal + Regenerador

Amplificadores 4,5U

RAMAN e EDFA
Modelos Duais

Mux/Demux

40 canais em 2U
8 canais 1 slot 4,5U

Família Completa de Line Cards

Download Center

Para fazer download de documentos da Plataforma LightPad i6400G utilize nossa área restrita.

Ir para download center
MapaCemig

Backbone CEMIGTelecom

Tendo vencido um acirrado pregão eletrônico, a Padtec foi a fornecedora de equipamentos para iluminar o backbone óptico da CEMIGTelecom. A rede, baseada nas tecnologias DWDM/OTN, tem cerca de 2.500 km de extensão e interliga as principais regiões metropolitanas do estado de Minas Gerais.

Leia este Estudo de Caso e conheça um pouco mais sobre essa rede.

ECCEMIGTLPI6400G0116V5PT

MAPA_BWM

Rede BWM

A Padtec foi a fornecedora escolhida pelo consórcio BWM,  formado pelos provedores Brisanet, Wirelink e Mob Telecom, para iluminar uma rede anel de 3.000 km no estado do Ceará. O consórcio foi o vencedor do pregão realizado pelo governo do estado, através da estatal ETICE, que concedeu para exploração um par de fibra que corre todo o Cinturão Digital.

Leia este Estudo de Caso e conheça um pouco mais sobre como esse projeto beneficia a população cearense.

ECBWMLPI6400G1115V1PT



mapa_ufinet

Rede UFINET

Ao todo, a Padtec já implantou mais de 13.000 km de redes DWDM para a UFINET, visando ampla oferta de serviços e expansão de seus negócios. O projeto das redes foi elaborado com diversos mecanismos de proteção e margens para expansões futuras através da adição de mais canais.
